Тяжелый тандемный каток BOMAG BW 161 AD-4
Область применения тяжелого тандемного катка BOMAG BW 161 AD-4:
Уплотнение асфальтовых слоев, несущих и морозозащитных слоев.
Эксплуатируется в новом строительстве или восстановительных работах на средних и крупных строительных объектах: дорогах, аэропортах, парковках. Технические характеристики тяжелого тандемного катка BOMAG BW 161 AD-4:
| Параметр: |
BW 161 AD-4 |
| Вес: |
|
| Рабочий вес СЕСЕ |
9 500 кг |
| Рабочий вес CECE с кабиной |
10 050 кг |
| Нагрузка на переднюю ось СЕСЕ |
5 050 кг |
| Нагрузка на заднюю ось CECE |
5 000 кг |
| Статическая линейная нагрузка спереди СЕСЕ |
30,1 кг/см |
| Статическая линейная нагрузка сзади СЕСЕ |
29,8 кг/см |
| Макс. вес |
11 400 кг |
| Габаритные размеры: |
|
| Внутренний радиус поворота |
4 400 мм |
| Длина (без сцепного устройства) |
4 540 мм |
| Характеристики хода: |
|
| Скорость 1 |
0 - 5,7 км/ч |
| Скорость 2 |
0 - 11,0 км/ч |
| Макс. преодолеваемый уклон без вибрации/с вибрацией |
40/35% |
| Двигатель: |
|
| Производитель |
Deutz |
| Тип |
TD 2011 L04 w |
| Охлаждение |
водяное |
| Количество цилиндров |
4 |
| Мощность ISO 14396 |
74,9 кВт |
| Мощность SAE J 1995 |
100,4 л.с |
| Скорость |
2 300 мин-1 |
| Электрика |
12 В |
| Тормоз: |
|
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
механический |
| Управление: |
|
| Система управления |
шарнирно-сочлененная |
| Боковое смещение вправо влево |
170 мм |
| Угол управления угол качания |
306° |
| Система вибровозбудителя: |
|
| Вибрационный валец |
передний и задний |
| Автоматическое выключение вибрации |
стандартное |
| Частота |
40/50 Гц |
| Амплитуда |
0,94/0,42 мм |
| Центробежная сила |
107/74 кН |
| Центробежная сила |
10,9/7,5 т |
| Емкость баков: |
|
| Топливо |
200 л |
| Вода |
1 000 л |
Стандартное оборудование тяжелого тандемного катка BOMAG BW 161 AD-4:
- 2 амплитуды 2 частоты
- Смещение вальцов (собачий ход) вправо влево 170 мм
- Автоматическая вибрация
- Индивидуальное регулирование вибрации
- Платформа оператора с:
- -2мя рулевыми колесами
- -вращающимся и перемещающимся вбок креслом
- 2 рычага хода с встроенным выключателем вибрации
- + бортовой прижимный ролик
- + смещение вальцов (собачий ход) вправо влево
- Электрика машины с модульной технологией
- Напорная система орошения с двумя насосами
- Сигнал движения задним ходом
- Выключатель массы
- Освещение по стандарту Stvzo
- Кабина с обогревом
- Стандарт безопасности
- Внешнее зеркало
- Инструкция по эксплуатации и обслуживанию и каталог запчастей

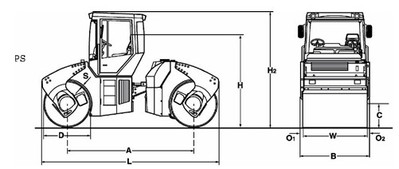

Габаритные размеры, мм:
A: 3 300 B: 1 840 C: 715 D: 1 220 H: 2 320 H2: 3 000 K: 350 L: 4 610 O: 80 S: 17 W: 1 680
