Комбинированный каток BOMAG BW 120 AС-5
Область применения комбинированного катка BOMAG BW 120 AС-5:
Уплотнение асфальтовых слоев, несущих и морозозащитных слоев.
Эксплуатируется в новом строительстве или восстановительных работах на средних и крупных строительных объектах. Благодаря отличному эффекту перемешивания и уплотнения, получаемому посредством воздействия на поверхность вальца и колес, комбинированные катки пригодны для эксплуатации на дорогах, парковках и многих других объектах. Катки BOMAG отличаются маневренностью, легкостью и комфортом в управлении. Технические характеристики комбинированного катка BOMAG BW 120 AС-5:
| Характеристика: |
BW 120 AС-5 |
| Вес: |
|
| Максимальный вес |
2 950 кг |
| Рабочий вес с дугой ROPS по СЕСЕ |
2 450 кг |
| Статическая линейная нагрузка на валец СЕСЕ |
10,0 кг/см |
| Нагрузка на валец / колесо СЕСЕ |
1 200/1 250 кг |
| Характеристики хода: |
|
| Рабочая ширина |
1 200 мм |
| Внутренний радиус поворота |
2 950 мм |
| Макс. преодолеваемый уклон без вибрации / с вибрацией |
40/30% |
| Угол управления / качания (+/-) |
32°/10° |
| Двигатель: |
|
| Производитель и модель |
Kubota D 1703 |
| Охлаждение |
жидкостное |
| Мощность |
24,3 кВт/32,6 л.с. |
| Электрика |
12 В |
| Тормозная система: |
|
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
гидромеханический |
| Система вибрации: |
|
| Вибрационный валец |
передний |
| Система привода |
гидростатическая |
| Частота |
63/67 Гц |
| Амплитуда |
0,51/0,51 мм |
| Центробежная сила |
36/41 кН |
| Емкость баков: |
|
| Топливо |
35 л |
| Вода |
160 л |
| Эмульсия для пневмоколёс |
45 л |
Стандартное оборудование комбинированного катка BOMAG BW 120 AС-5:
- Передний валец и 4 задних колеса
- Центральное шарнирное сочленение
- Контроль вибрации в рычаге хода
- Крабовый ход
- Кресло с контактным выключателем
- Рабочее освещение спереди / сзади
- Сигнал движения задним ходом
- Автоматическое управление вибрацией
- Индикатор уровня топлива
- Виброизолированная платформа оператора
- Напорная система орошения, отключаемая при остановке катка
- Пластиковый водяной бак
- Запираемая крышка двигателя
- Счетчик моточасов
- Закрывающаяся панель управления с защитой от вандализма
- Проушины для подъёма машины
- Кнопка экстренной остановки
- Уровень воды
- Защита ремней
- Складываемая дуга ROPS
- Стандарт безопасности
- Проблесковый маячок
- Инструкция по эксплуатации и обслуживанию и каталог запчастей

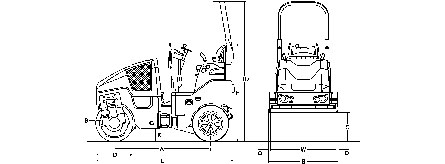

Габаритные размеры, мм:
A: 1 752 B: 1 272 C: 523 D: 700 H: 1 808 H2: 2 568 K: 254 L: 2 529 O: 36 S: 13 W: 1 200
