Комбинированный каток BOMAG BW 138 AС-5
Область применения комбинированного катка BOMAG BW 138 AС-5:
Уплотнение асфальтовых слоев, несущих и морозозащитных слоев.
Эксплуатируется в новом строительстве или восстановительных работах на средних и крупных строительных объектах. Благодаря отличному эффекту перемешивания и уплотнения, получаемому посредством воздействия на поверхность вальца и колес, комбинированные катки пригодны для эксплуатации на дорогах, парковках и многих других объектах. Катки BOMAG отличаются маневренностью, легкостью и комфортом в управлении. Технические характеристики комбинированного катка BOMAG BW 138 AС-5:
| Параметр |
BW 138 AС-5 |
| Вес: |
|
| Максимальный вес |
4 300 кг |
| Рабочий вес с дугой ROPS по СЕСЕ |
4 100 кг |
| Статическая линейная нагрузка на валец СЕСЕ |
15,2 кг/см |
| Нагрузка на колесо СЕСЕ |
475 кг |
| Характеристики хода: |
|
| Рабочая ширина |
1 380 мм |
| Внутренний радиус поворота |
2 616 мм |
| Макс. рабочая скорость с вибрацией |
0 - 10,0 км/ч |
| Макс. транспортная скорость |
0 - 10,0 км/ч |
| Макс. преодолеваемый уклон без вибрации / с вибрацией |
40/30% |
| Угол управления / качания (+/-) |
25°/13° |
| Двигатель: |
|
| Производитель и модель |
Kubota V 2203 |
| Охлаждение |
жидкостное |
| Мощность |
33,3 кВт/45,3 л.с. |
| Электрика |
12 В |
| Тормозная система: |
|
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
гидромеханический |
| Система вибрации: |
|
| Вибрационный валец |
передний |
| Система привода |
гидростатическая |
| Частота |
42/52 Гц |
| Амплитуда |
0,50 мм |
| Центробежная сила |
32/49 кН |
| Емкость баков: |
|
| Топливо |
55 л |
| Вода |
260 л |
| Эмульсия для пневмоколёс |
50 л |
Стандартное оборудование комбинированного катка BOMAG BW 138 AС-5:
- Передний валец и 4 задних колеса
- Гидростатический привод хода и привод вибрации
- Гидростатическое управление шарнирным сочленением
- Контроль вибрации в рычаге хода
- Скребки
- Кресло с контактным выключателем
- Рабочее освещение спереди / сзади
- Сигнал движения задним ходом
- Автоматическое управление вибрацией
- Двухступенчатая рукоять управления
- Индикатор уровня топлива
- Виброизолированная платформа оператора
- Перемещаемое в стороны сидение оператора
- Регулируемое сиденье оператора
- Напорная система орошения
- Пластиковый водяной бак
- Запираемая крышка двигателя
- Контрольные и предупредительные световые индикаторы
- Счетчик моточасов
- Закрывающаяся панель управления с защитой от вандализма
- Проушины для подъёма машины
- Кнопка экстренной остановки
- Складываемая дуга ROPS
- Стандарт безопасности
- Проблесковый маячок
- Инструкция по эксплуатации и обслуживанию и каталог запчастей

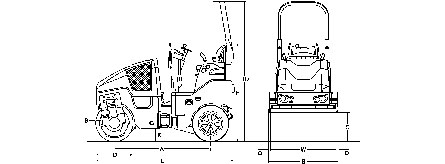

Габаритные размеры, мм:
A: 1 900 B: 1 470 C: 700 D: 900 H: 1 900 H2: 2 700 K: 340 L: 2 840 O: 44 S: 18 W: 1 380
