Тяжелый тандемный каток BOMAG BW 161 ADO-4 с системой тангенциальной осцилляции

Тяжелый тандемный каток BOMAG BW 161 ADO-4 с системой тангенциальной осцилляции

Область применения тяжелого тандемного катка BOMAG BW 161 ADO-4 с системой тангенциальной осцилляции:

Уплотнение асфальтовых слоев, несущих и морозозащитных слоев.

Эксплуатируется в новом строительстве или восстановительных работах на строительных объектах: автомостах, внутри помещений, у фундаментов зданий, путепроводах, дорогах, аэропортах, парковках.

Технические характеристики тяжелого тандемного катка BOMAG BW 161 ADO-4 с системой тангенциальной осцилляции:

Параметр: BW 161 ADО-4
Вес:
Рабочий вес CECE с кабиной 9 800 кг
Нагрузка на переднюю ось СЕСЕ 4 900 кг
Нагрузка на заднюю ось CECE 4 900 кг
Статическая линейная нагрузка спереди СЕСЕ 29,2 кг/см
Статическая линейная нагрузка сзади СЕСЕ 29,2 кг/см
Максимальный вес 11 500 кг
Габаритные размеры:
Внутренний радиус поворота 4 400 мм
Характеристики хода:
Скорость 1 0 - 5,7 км/ч
Скорость 2 0 - 11,0 км/ч
Макс. преодолеваемый уклон без вибрации/с вибрацией 40/35%
Двигатель:
Производитель Deutz
Тип TD 2011 L04 w
Охлаждение жидкостное
Количество цилиндров 4
Мощность ISO 14396 74,9 кВт
Мощность SAE J 1995 100,4 л.с
Скорость 2 300 мин-1
Электрика 12 В
Тормоз:
Рабочий тормоз гидростатический
Ручной тормоз механический
Управление:
Система управления шарнирно-сочлененная
Боковое смещение вправо влево 170 мм
Угол управления угол качания 30°/6°
Система вибровозбудителя:
Вибрационный валец передний
Автоматическое выключение вибрации стандартное
Частота 40/50 Гц
Амплитуда 0,94/0,42 мм
Центробежная сила 107/74 кН
Центробежная сила 10,9/7,5 т
Осцилляционный валец задний
Частота 1/2 35/43
Амплитуда 1/2 1,40 мм
Центробежная сила 1/2 150 кН
Центробежная сила 1/2 15,3 т
Емкость баков:
Топливо 200 л
Вода 1 000 л

Стандартное оборудование тяжелого тандемного катка BOMAG BW 161 ADO-4 с системой тангенциальной осцилляции:

  • Кабина ROPS с обогревом и 4мя фонарями
  • Система вибрации: 2 амплитуды / 2 частоты
  • Система осцилляции: 1 амплитуда / 1 частота
  • Смещение вальцов (собачий ход) вправо влево 170 мм
  • Автоматическая вибрация
  • Индивидуальное включение вибрации и осцилляции
  • Платформа оператора с 2мя рулевыми колесами и вращающимся и перемещающимся вбок креслом
  • 2 рычага хода с встроенным выключателем вибрации + смещение вальцов (собачий ход) вправо влево
  • Напорная система орошения с 2мя насосами
  • Сигнал движения задним ходом
  • Выключатель массы
  • Освещение по стандарту Stvzo
  • Проблесковый маячок
  • Внешние зеркала
  • Инструкция по эксплуатации и обслуживанию и каталог запчастей

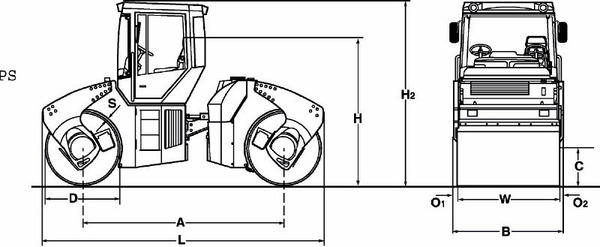

Габаритные размеры, мм:

A: 3 300 B: 1 840 C: 715 D: 1 220 H: 2 320 H2: 3 000 K: 350 L: 4 610 O: 80 S: 17 W: 1 680
