Легкий тандемный каток BOMAG BW 120 AD-5
Область применения легкого тандемного катка BOMAG BW 120 AD-5:
Земляные и асфальтовые работы.
Новое строительство или восстановительные работы на средних и малых строительных объектах: парковках, тротуарах, велосипедных дорожках, игровых и спортивных площадках, также в дорожном строительстве для прикатывания стыков. Технические характеристики легкого тандемного катка BOMAG BW 120 AD-5:
| Параметр: |
BW 120 AD-5 |
| Вес: |
| Рабочий вес СЕСЕ |
2 700 кг |
| Максимальный вес |
3 500 кг |
| Средняя стат. линейная нагрузка СЕСЕ |
11,3 кг/см |
| Габаритные размеры: |
| Рабочая ширина |
1 200 мм |
| Внутренний радиус поворота |
2 450 см |
| Характеристики хода: |
| Макс. рабочая скорость с вибрацией |
0 – 10,0 км/ч |
| Макс. транспортная скорость |
0 – 10,0 км/ч |
| Макс. преодолеваемый уклон без вибрации/с вибрацией |
40-/30% |
| Двигатель: |
| Производитель |
Kubota |
| Тип |
D 1703 |
| Охлаждение |
жидкостное |
| Количество цилиндров |
3 |
| Мощность ISO 9249 |
24,3 кВт |
| Мощность SAE J 1349 |
32,6 л.с |
| Электрика |
12 В |
| Тормоз: |
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
гидромеханический |
| Управление: |
| Система управления |
шарнирно-сочлененная |
| Метод управления |
гидростатический |
| Угол управления +- |
32° |
| Угол качания +- |
10° |
| Система вибровозбудителя: |
| Вибрационный валец |
передний и задний |
| Система привода |
гидростатическая |
| Частота |
63/67 Гц |
| Амплитуда |
0,51/0,51 мм |
| Центробежная сила |
36/41 кН |
| Центробежная сила |
3,6/4,1 т |
| Система орошения: |
| Тип орошения |
напорная |
| Емкость баков: |
| Топливо |
35 л |
| Вода |
205 л |
Стандартное оборудование:
- Центральное шарнирное сочленение
- Крабовый ход
- Кресло с контактным выключателем
- Виброизолированная платформа оператора
- Пластиковый водяной бак
- Запираемая крышка двигателя
- Закрывающаяся панель управления с защитой от вандализма
- Проушины для подъёма машины
- Кнопка экстренной остановки
- Уровень воды
- Защита ремней
- Автоматическое управление вибрацией
- Индикатор уровня топлива
- Напорная система орошения, отключаемая при остановке катка
- Индивидуальный контроль вибрации
- Отключение вибрации на заднем вальце
- Многофункциональная рукоять управления
- Контроль вибрации в рычаге ход
- Сигнал движения заднего хода
- Два скребка на барабан
- Рабочее освещение спереди и сзади
- Счетчик моточасов
- Складываемая дуга ROPS
- Стандарт безопасности
- Проблесковый маячок
- Инструкция по эксплуатации и обслуживанию и каталог запчастей

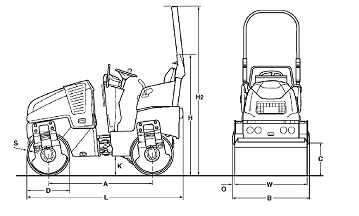

Габаритные размеры, мм: A: 1 752 B: 1 272 C: 523 D: 700 H: 1 808 H2: 2 568 K: 254 L: 2 529 O: 36 S: 13 W: 1 200
