Грунтовый каток с гладким вальцом и повышенным преодолеваемым уклоном BOMAG BW 226 DH-4
Область применения грунтового катка с гладким вальцом и повышенным преодолеваемым уклоном BOMAG BW 226 DH-4:
Уплотнение толстых слоев грунта.
Грунтовые катки в D-исполнении – наиболее подходящие машины для уплотнения связного грунта, песка, гравия, дробленых горных пород, также хорошо машины справляются и с менее связным грунтом и горными породами. Катки в PD исполнении чаще всего используются на связном грунте с большим содержанием воды. Катки в H-исполнении имеют высокую способность преодолевать уклон и высокий крутящий момент. Они специально созданы для работ на полигонах отходов и для строительства плотин.
Технические характеристики грунтового катка с гладким вальцом и повышенным преодолеваемым уклоном BOMAG BW 226 DH-4:
| Параметр: |
BW 226 DН-4 |
| Вес: |
|
| Вес гросс |
27 100 кг |
| Рабочий вес СЕСЕ с ROPS |
25 210 кг |
| Нагрузка на ось, валец СЕСЕ |
17 040 кг |
| Нагрузка на ось, колеса СЕСЕ |
8 170 кг |
|
Статическая линейная нагрузка |
80,0 кг/см |
| Габаритные размеры: |
|
| Рабочая ширина |
2 130 мм |
| Внутренний радиус поворота |
3 950 мм |
| Характеристики хода: |
|
| Скорость (1) |
0 – 10,0 км/ч |
| Макс. преодолеваемый уклон без вибрации с вибрацией |
48 / 45 % |
| Двигатель: |
|
| Производитель |
Deutz |
| Тип |
TCD 2012 L06 |
| Охлаждение |
жидкостное |
| Количество цилиндров |
6 |
| Мощность ISO 3046 |
150 кВт |
| Мощность SAE J 1995 |
201 л.с |
| Скорость |
2 200 мин-1 |
| Топливо |
дизель |
| Электрика |
12 В |
| Система привода |
гидростатическая |
| Приводной валец |
стандарт |
| Вальцы и колеса: |
|
| Количество обечаек |
- |
| Площадь одной обечайки |
- |
| Высота обечайки |
- |
| Тип колес |
23.5-25/16PR |
| Тормоз: |
|
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
гидромеханический |
| Управление: |
|
| Система управления |
шарнирно-сочлененная |
| Метод управления |
гидростатический |
| Угол управления/качания +- |
35/12 градусов |
| Система вибровозбудителя: |
|
| Система привода |
гидростатическая |
| Частота (1) |
26 Гц |
| Частота (2) |
26 Гц |
| Амплитуда |
1,90/1,00 мм |
| Центробежная сила |
330/173 кН |
| Центробежная сила |
33,7/17,6 т |
| Емкость баков: |
|
| Топливо |
340 л |
Стандартное оборудование грунтового катка с гладким вальцом и повышенным преодолеваемым уклоном BOMAG BW 226 DH-4:
- Предупреждающий, информационный и операционный дисплеи с LCD
- Гидростатический привод хода и вибрации
- Антипробуксовочная система (ASC)
- Гидростатическое управление шарнирным сочленением
- Запирающее шарнирное сочленение
- Задняя ось с двойным пружинным энергоаккумулятором
- Самоблокирующийся дифференциал
- Предупредительный звуковой сигнал
- Отдельный рычаг управления для хода и вибрации
- Вращающееся сиденье оператора, регулируемое по высоте с двумя подлокотниками
- Контактные скребки (DH: пластиковые)
- Кнопка экстренной остановки
- Шумоизоляция
- Сигнал движения задним ходом
- Экономичный режим Ecomode
- Стандарт по отработанным газам TIER 3
- Кабина ROPS с обогревом
- Инструкция по эксплуатации и обслуживанию
- Каталог запчастей

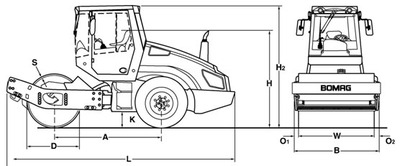

Габаритные размеры, мм:
A: 3 355 B: 2 440 D: 1 700 H: 2 300 H2: 3 072 K: 430 L: 6 582 O1: 155 O2: 155 S: 40 W: 2 130
