Грунтовый каток с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 177 PDH-4
Область применения грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 177 PDH-4:
Работы на небольших и средних строительных объектах по уплотнению нижнего слоя дорожного полотна, на парковках, в канавах и при засыпках канав. Грунтовые катки в PDH-исполнении чаще всего используются на связном грунте с большим содержанием воды, обладают способностью к преодолению повышенного уклона и 30% экономией расхода топлива за счет системы BOMAG ECOMODE. Технические характеристики грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 177 PDH-4:
| Параметр: |
BW 177 PDH -4 |
| Вес: |
|
| Максимальный вес |
9 100 кг |
| Рабочий вес СЕСЕ с ROPS |
8 100 кг |
| Нагрузка на ось, валец СЕСЕ |
4 460 кг |
| Нагрузка на ось, колеса СЕСЕ |
3 640 кг |
| Статическая линейная нагрузка |
24,9 кг/см |
| Габаритные размеры: |
|
| Рабочая ширина |
1 686 мм |
| Внутренний радиус поворота |
3 132 мм |
| Характеристики хода: |
|
| Скорость |
0 - 14,0 км/ч |
| Макс. преодолеваемый уклон без вибрации с вибрацией |
60 / 58 % |
| Двигатель: |
|
| Производитель |
Deutz |
| Тип |
TCD 2011 L04 i |
| Охлаждение |
масляное |
| Количество цилиндров |
4 |
| Мощность ISO 3046 |
54 кВт |
| Мощность SAE J 1995 |
73 л.с. |
| Скорость |
2 400 мин-1 |
| Топливо |
дизель |
| Электрика |
12 В |
| Система привода |
гидростатическая |
| Приводной валец |
стандарт |
| Вальцы и колеса: |
|
| Количество кулачков |
104 |
| Высота одного кулачка |
80 мм |
| Площадь кулачка |
99 см2 |
| Тип колес |
14.9-24/8PR |
| Тормоз: |
|
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
гидромеханический |
| Управление: |
|
| Система управления |
шарнирно-сочлененная |
| Метод управления |
гидростатический |
| Угол управления/качания +- |
35 / 12 градусов |
| Система вибровозбудителя: |
|
| Система привода |
гидростатическая |
| Частота (1) |
30 Гц |
| Частота (2) |
40 Гц |
| Амплитуда |
1,75 / 0,88 мм |
| Центробежная сила |
135 / 120 кН |
| Центробежная сила |
13,8 / 12,2 т |
| Емкость баков: |
|
| Топливо |
150 л |
Стандартное оборудование грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 177 PDH-4:
- Кабина ROPS с обогревом
- Экономичный режим BOMAG ECOMODE
- Предупреждающий, информационный и операционный дисплеи с LCD
- Гидростатический привод хода и вибрации
- Антипробуксовочная система (ASC)
- Гидростатическое управление шарнирным сочленением
- Запирающее шарнирное сочленение
- Задняя ось с двойным пружинным энергоаккумулятором
- Самоблокирующийся дифференциал
- Предупредительный звуковой сигнал
- Отдельный рычаг управления для хода и вибрации
- Вращающееся сиденье оператора, регулируемое по высоте с 2мя подлокотниками
- Контактные скребки (стальные)
- Кнопка экстренной остановки
- Шумоизоляция
- Сигнал движения задним ходом
- Инструкция по эксплуатации и обслуживанию и каталог запчастей

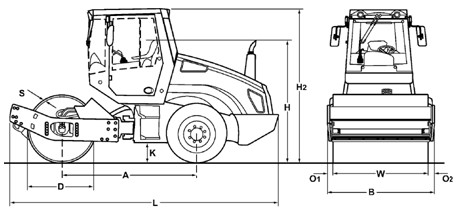

Габаритные размеры, мм:
А: 2 500 B:1 836 D: 1 208 H: 2 225 H2: 2 860 K: 375 L: 4 913 O1: 75 O2: 75 S: 15 W: 1 686
