Грунтовый каток с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 212 PD-40
Область применения грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 212 PD-40:
Работы на средних и больших строительных объектах по уплотнению нижнего слоя дорожного полотна. Грунтовые катки в PD-исполнении чаще всего используются на связном грунте с большим содержанием воды. Технические характеристики грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 212 PD-40:
| Параметр: |
BW212 PD-40 |
| Вес: |
|
| Максимальный вес |
13 320 кг |
| Рабочий вес СЕСЕ с ROPS |
11900 кг |
| Максимальная нагрузка на ось, валец СЕСЕ |
8 370 кг |
| Максимальная нагрузка на ось, колеса СЕСЕ |
4 950 кг |
| Нагрузка на ось, валец СЕСЕ |
8150 кг |
| Нагрузка на ось, колеса СЕСЕ |
3 750 кг |
| Статическая линейная нагрузка |
33,6 кг/см |
| Максимальная статическая линейная нагрузка |
45,6 кг/см |
| Габаритные размеры: |
|
| Рабочая ширина |
2 130 мм |
| Внутренний радиус поворота |
3 494 мм |
| Характеристики хода: |
|
| Скорость (1) |
0 - 6,0 км/ч |
| Скорость (2) |
0 - 10,0 км/ч |
| Макс. преодолеваемый уклон без вибрации с вибрацией |
49 /46 % |
| Двигатель: |
|
| Производитель |
Deutz |
| Тип |
BF4M 2012 C |
| Охлаждение |
жидкостное |
| Количество цилиндров |
4 |
| Мощность ISO3046 |
98кВт |
| Мощность SAEJ 1995 |
132л.с. |
| Скорость |
2 300 мин-1 |
| Топливо |
дизель |
| Система привода |
гидростатическая |
| Приводной валец |
стандарт |
| Вальцы и колеса: |
|
| Количество кулачков |
150 |
| Площадь кулачка |
137 смs2 |
| Высота кулачка |
100 мм |
| Тип колес |
23.1-26/12PR |
| Тормоз: |
|
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
гидромеханический |
| Управление: |
|
| Система управления |
шарнирно-сочлененная |
| Метод управления |
гидростатический |
| Угол управления/качания +- |
35/12градусов |
| Система вибровозбудителя: |
|
| Система привода |
гидростатическая |
| Частота |
30 /36 Гц |
| Амплитуда |
1,70 / 0,86 мм |
| Центробежная сила |
275/ 202 кН |
| Центробежная сила |
28,1/ 20,6 т |
| Емкость баков: |
|
| Топливо |
250л |
Стандартное оборудование грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 212 PD-40:
- Кабина ROPS с обогревом
- Предупреждающий, информационный и операционный дисплеи
- Гидростатический привод хода и вибрации
- Гидростатическое управление шарнирным сочленением
- Запирающее шарнирное сочленение
- Задняя ось с двойным пружинным энергоаккумулятором
- Самоблокирующийся дифференциал
- Предупредительный звуковой сигнал
- Отдельный рычаг управления для хода и вибрации
- Комфортное сиденье оператора
- Cкребки
- Кнопка экстренной остановки
- Сигнал движения задним ходом
- Стандарт по отработанным газам TIER 2
- Инструкция по эксплуатации и обслуживанию и каталог запчастей

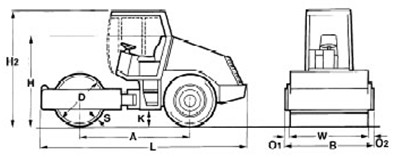

Габаритные размеры, мм:
A: 2 960 B: 2 250 D: 1 480 H: 2 268 H2: 2 985 K: 490 L: 5 840 O1: 60 O2: 60 S: 25 W: 2 130
