Грунтовый каток с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 214 PDH-4
Область применения грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 214 PDH-4:
Уплотнение толстых слоев грунта.
Область применения: Работы на средних и больших строительных объектах по уплотнению нижнего слоя дорожного полотна, на парковках, в канавах и при засыпках канав. Грунтовые катки в PDH-исполнении чаще всего используются на связном грунте с большим содержанием воды, обладают способностью к преодолению повышенного уклона и 30% экономией расхода топлива за счет системы BOMAG ECOMODE.
Технические характеристики грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 214 PDH-4:
| Параметр: |
BW 214 PDH-4 |
| Вес: |
|
| Максимальный вес |
14 950 кг |
| Рабочий вес СЕСЕ с ROPS |
14 790 кг |
| Нагрузка на ось, валец СЕСЕ |
9 400 кг |
| Нагрузка на ось, колеса СЕСЕ |
5 390 кг |
|
Статическая линейная нагрузка |
42,3 кг/см |
| Габаритные размеры: |
|
| Рабочая ширина |
2 130 мм |
| Внутренний радиус поворота |
3 494 мм |
| Характеристики хода: |
|
| Скорость (1) |
0 - 13,0 км/ч |
| Макс. преодолеваемый уклон без вибрации с вибрацией |
55 / 53 % |
| Двигатель: |
|
| Производитель |
Deutz |
| Тип |
TCD 2013 L04 |
| Охлаждение |
жидкостное |
| Количество цилиндров |
4 |
| Мощность ISO 3046 |
119 кВт |
| Мощность SAE J 1995 |
160 л.с |
| Скорость |
2 200 мин-1 |
| Топливо |
дизель |
| Электрика |
12 В |
| Система привода |
гидростатическая |
| Приводной валец |
стандарт |
| Вальцы и колеса: |
|
| Количество кулачков |
150 |
| Площадь одного кулачка |
137 см2 |
| Высота кулачка |
100 мм |
| Тип колес |
23.1-26/12PR |
| Тормоз: |
|
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
гидромеханический |
| Управление: |
|
| Система управления |
шарнирно-сочлененная |
| Метод управления |
гидростатический |
| Угол управления/качания +- |
35/12 градусов |
| Система вибровозбудителя: |
|
| Система привода |
гидростатическая |
| Частота (1) |
30 Гц |
| Частота (2) |
36 Гц |
| Амплитуда |
1,80 / 0,94 мм |
| Центробежная сила |
300 / 225 кН |
| Центробежная сила |
30,6 / 23,0 т |
| Емкость баков: |
|
| Топливо |
340 л |
Стандартное оборудование грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 214 PDH-4:
- Кабина ROPS с обогревом
- Экономичный режим BOMAG ECOMODE
- Предупреждающий, информационный и операционный дисплеи с LCD
- Гидростатический привод хода и вибрации
- Антипробуксовочная система (ASC)
- Гидростатическое управление шарнирным сочленением
- Запирающее шарнирное сочленение
- Задняя ось с двойным пружинным энергоаккумулятором
- Самоблокирующийся дифференциал
- Предупредительный звуковой сигнал
- Отдельный рычаг управления для хода и вибрации
- Вращающееся сиденье оператора, регулируемое по высоте с 2мя подлокотниками
- Контактные скребки (стальные)
- Кнопка экстренной остановки
- Шумоизоляция
- Сигнал движения задним ходом
- Инструкция по эксплуатации и обслуживанию и каталог запчастей

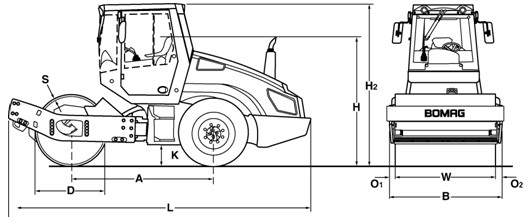

Габаритные размеры, мм:
A: 2 960 B: 2 270 D: 1 500 H: 2 268 H2: 2 985 K: 490 L: 5 808 O1: 70 O2: 70 S: 35 W: 2130
